Stelvoeten en Voetplaten voor Alumes aluminiumprofielen

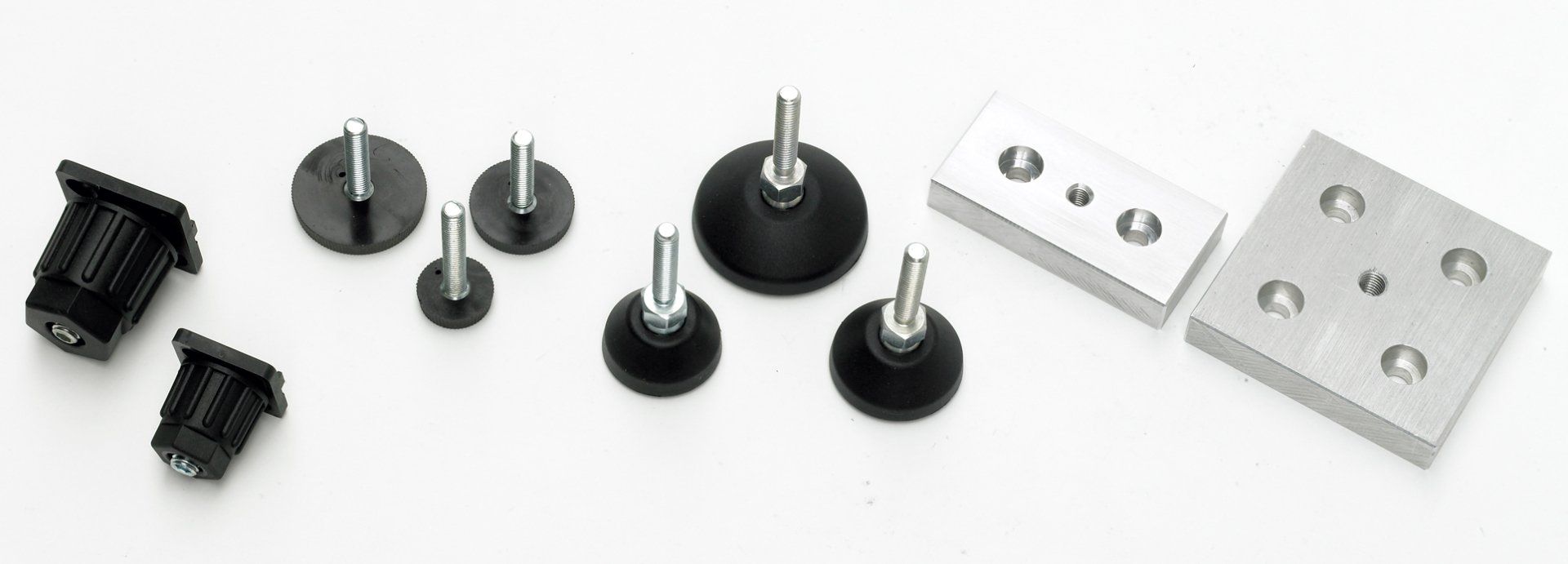

Wilt u graag uw structuur/apparaat in aluminiumprofielen beschermen door op stelvoeten te plaatsen? Hieronder vindt u de lijst van alle mogelijke stelvoeten.

Deze kunnen rechtstreeks aan het profiel bevestigd worden of door middel van een voetplaat.

 AL031

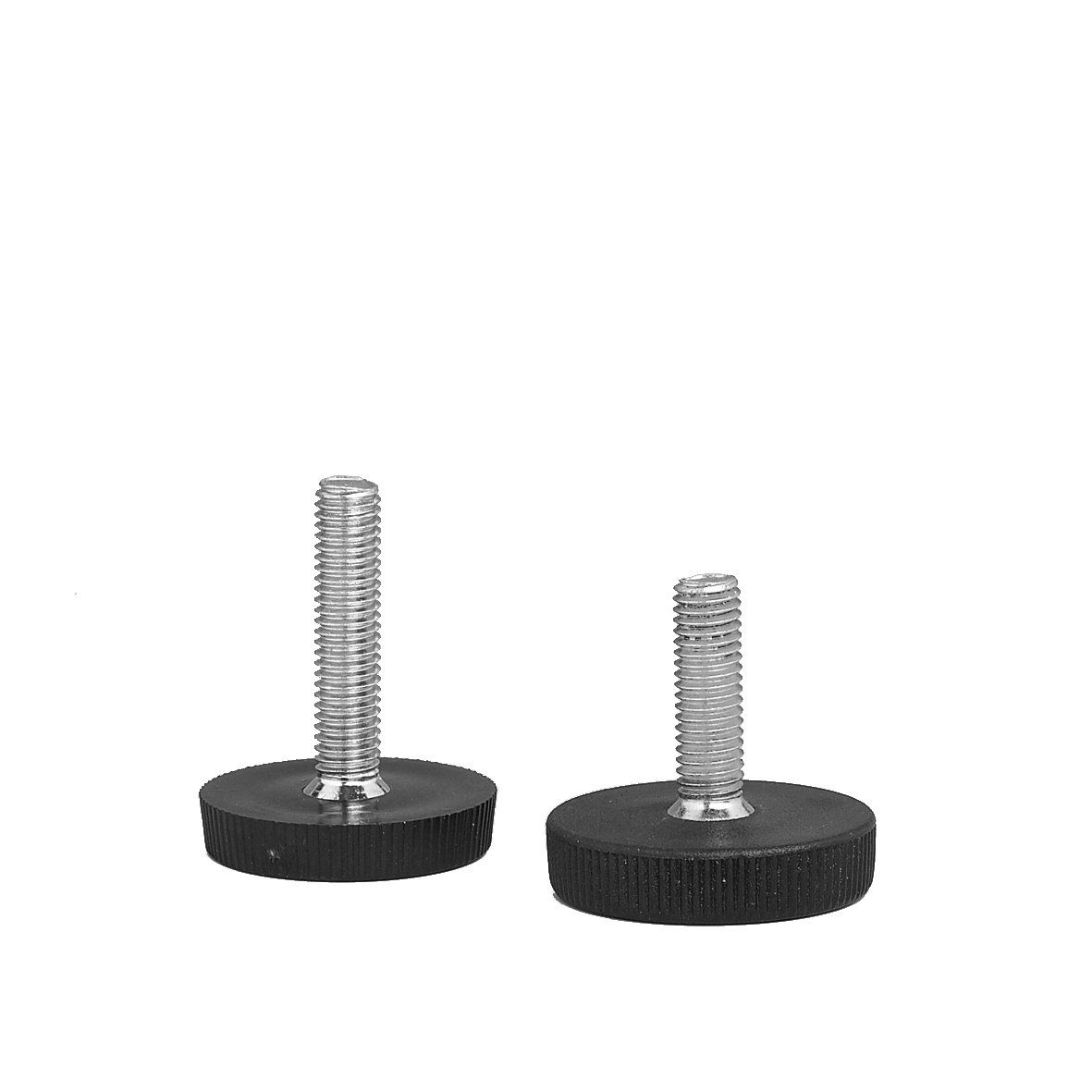

Stelvoet kartelschroef voor aluminium systeemprofielen

Nieuwe alinea

Technische tekening stelvoet kartelschroef voor aluminium systeemprofielen

Nieuwe alinea


 AL031
 lichte voet dia.35/45  M8x40







 AL032

Stelvoet Alumes voor systeemprofielen in aluminium

Nieuwe alinea

Technische tekening stelvoet Alumes voor systeemprofielen in aluminium

Nieuwe alinea


 AL032
 voet dia.40/45  M8x40


 AL032/a
 voet dia.60 M8x40

 andere afmetingen verkrijgbaar op aanvraag




 AL032/d + AL032/e

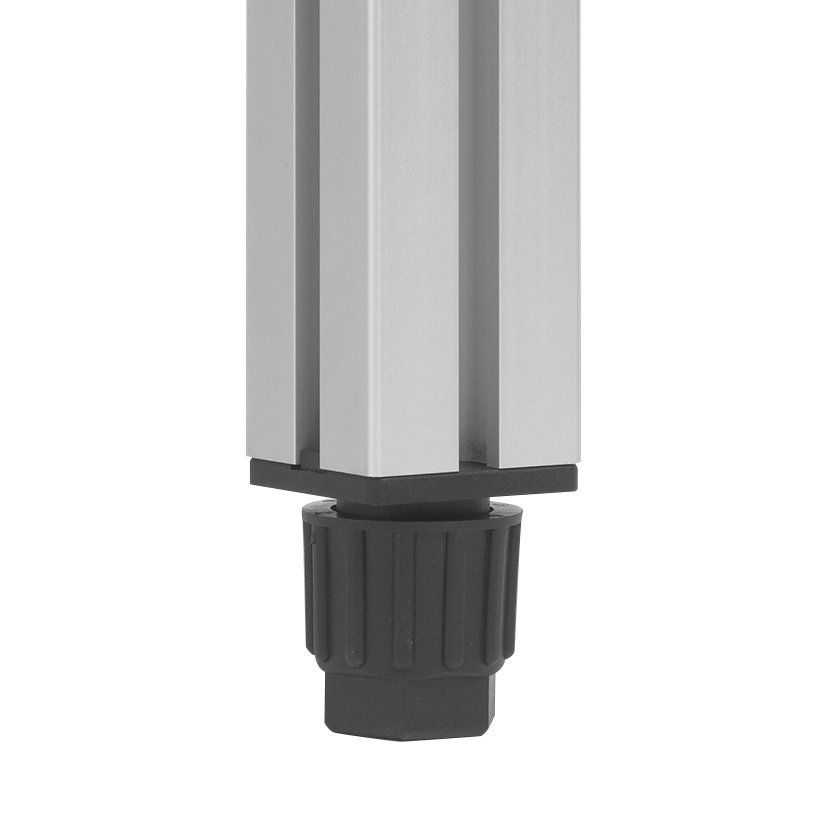

Regelbare stelvoet Alumes voor systeemprofielen

Nieuwe alinea

Technische tekening regelbare stelvoet Alumes voor systeemprofielen

Nieuwe alinea


 AL032/d
 regelbare voet 35



 AL032/e
 regelbare voet 45

 materiaal : nylon PA glasvezel gevuld





 AL050V

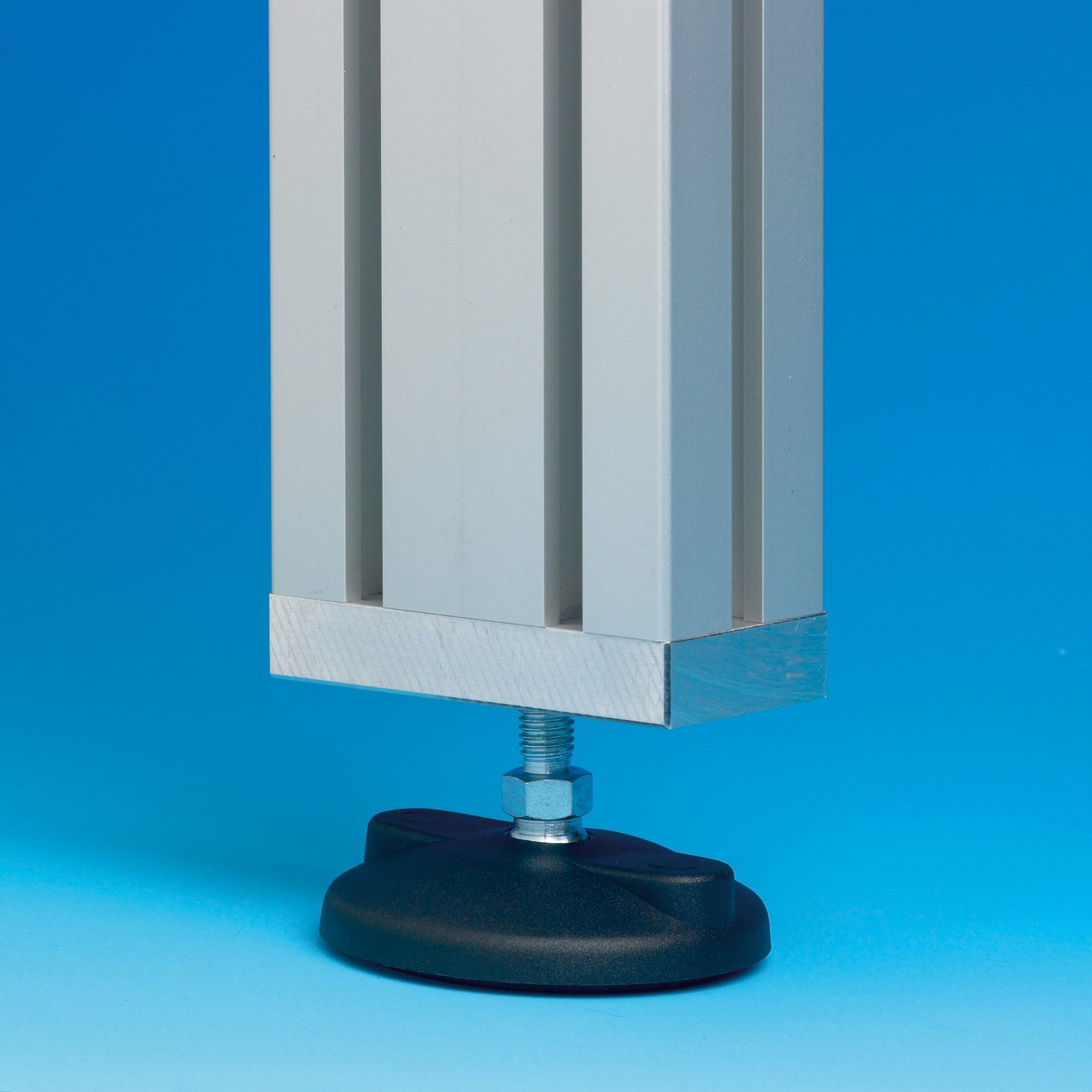

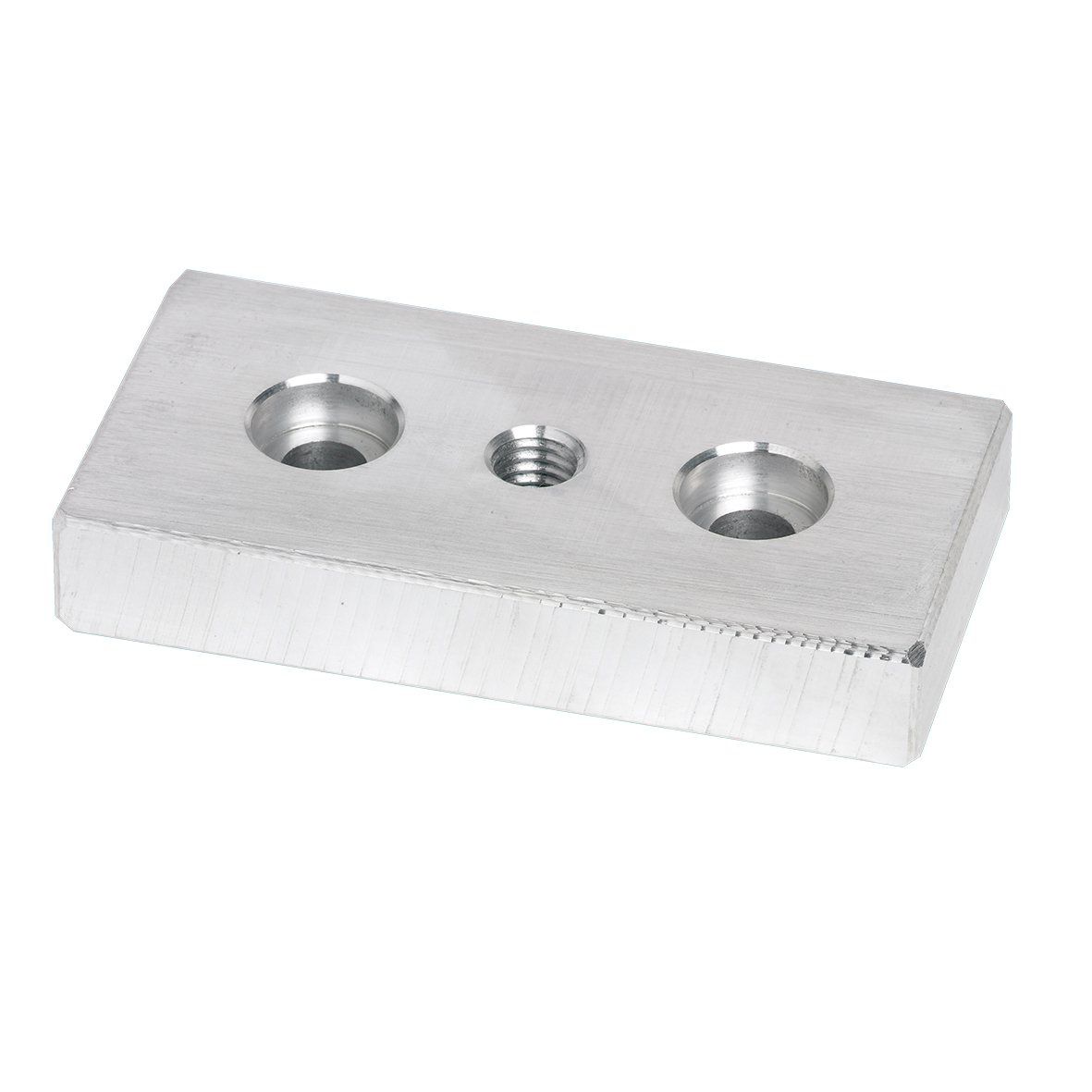

  • Voetplaat voor aluminiumprofielen

    Titel dia

    Schrijf uw onderschrift hier
    Knop
  • Voetplaat voor aluminiumprofielen

    Titel dia

    Schrijf uw onderschrift hier
    Knop

Nieuwe alinea

Technische tekening voetplaat voor aluminiumprofielen

Nieuwe alinea


AL050V
voetplaat 45x90mm dikte=15mm
voor montage voeten
ook verkrijgbaar als verbindingsplaat,
zonder centraal getapt gat.

materiaal : brute aluminium






 AL050V/a

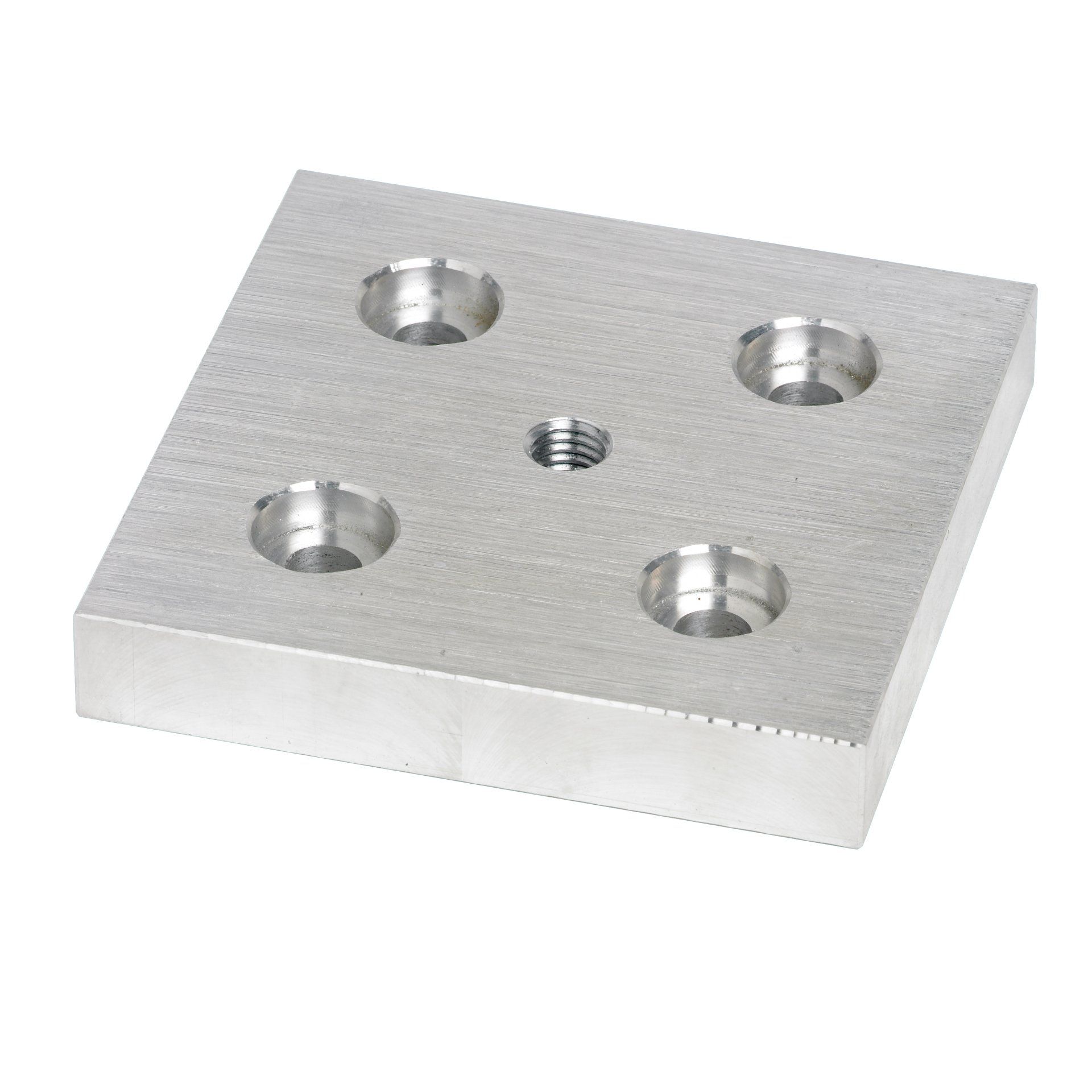

Voetplaat voor aluminium systeemprofiel

Nieuwe alinea

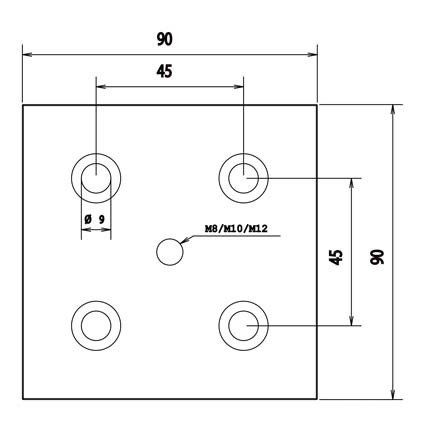

Technische tekening voetplaat voor aluminium systeemprofiel

Nieuwe alinea


 AL050V/a
 voetplaat 90x90mm dikte=15mm
 voor montage voeten
 ook verkrijgbaar als verbindingsplaat,
 zonder centraal getapt gat.

 materiaal : brute aluminium






 Hefkolom SL of SM

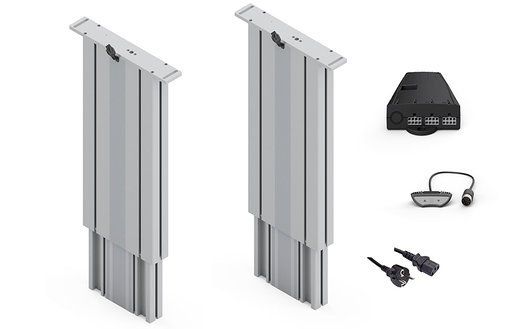

Hefkolom met verstelbare profielpoot voor systeemprofielen

Nieuwe alinea

Hefkolom met verstelbare profielpoot voor systeemprofielen

Nieuwe alinea


 - hefkolom SL profiel 260mm x 60mm
   type SL1430 h=530mm Slag 300mm
   type SL1440 h=630mm Slag 400mm
   draagkracht per hefkolom 2000N

 - hefkolom SM profiel 150mm x 70mm
   type SM 1430 h=530mm Slag 300mm
   type SM 1440 h=630mm Slag 400mm
   draagkracht per hefkolom 2000N
